Понимание фундамента: каковы два основных типа автомобильных пружин подвески?

два основных типа пружины подвески автомобиля являются винтовые пружины и листовые рессоры . Эти два компонента представляют собой фундаментальную технологию, используемую для поддержания веса автомобиля и поглощения дорожных ударов в подавляющем большинстве современных и классических автомобильных конструкций. Хотя существуют другие системы, такие как пневматические рессоры или торсионы, варианты витков и створок остаются отраслевыми стандартами благодаря их надежности, экономичности и проверенным за десятилетия инженерного развития характеристикам.

Role of Coil Springs in Modern Automotive Engineering

Винтовые пружины являются the most prevalent type of suspension spring found in modern passenger cars, providing a balance of compact design and excellent ride comfort. By utilizing a heavy-duty steel wire wound into a helical shape, these springs compress and expand to manage the vertical movement of the wheels.

mechanical principle behind a coil spring is based on кручение . Когда пружина сжимается, сама проволока фактически скручивается, накапливая энергию, которая затем высвобождается, чтобы толкнуть колесо обратно к земле. Такая конструкция позволяет совершать значительные перемещения в относительно небольшом вертикальном пространстве, что делает ее идеальной для систем независимой подвески.

Преимущества систем винтовых пружин

primary advantage of винтовые пружины заключается в их способности предлагать легко настраиваемые весенняя ставка , что напрямую влияет на управляемость автомобиля. Инженеры могут варьировать толщину проволоки, диаметр катушки и количество витков, чтобы создать либо мягкую, комфортную езду, либо жесткое, спортивное ощущение.

• Высокая степень гибкости в геометрия подвески дизайн.
• Уменьшенный вес по сравнению с традиционными альтернативами для тяжелых условий эксплуатации.
• Совместимость с Стойка МакФерсон и multi-link suspension setups.
• Линейная или прогрессивная степень сжатия в зависимости от расстояния между катушками.

Enduring Utility of Leaf Springs in Heavy-Duty Vehicles

Листовые рессоры являются one of the oldest forms of vehicle suspension, consisting of several layers of flexible steel strips (leaves) stacked together to act as a single unit. This type of spring is primarily utilized in rear suspensions for pickup trucks, vans, and heavy-duty commercial vehicles because of its exceptional грузоподъемность .

В отличие от винтовых пружин, листовые рессоры служат двойной цели: они действуют как демпфирующий элемент и структурное звено. Поскольку они крепятся болтами непосредственно к шасси и оси автомобиля, они помогают найти ось без необходимости использования дополнительных рычагов управления, упрощая общую архитектуру подвески для тяжелых условий эксплуатации.

Характеристики конструкции листовой рессоры

Современный листовые рессоры Обычно бывают двух вариантов: многостворчатые и одностворчатые. В многостворчатых системах используется несколько слоев различной длины, чтобы обеспечить прогрессивное сопротивление: по мере увеличения веса больше створок задействовано, чтобы выдержать нагрузку.

• Превосходное распределение нагрузка на шасси в более широкой области кадра.
• Упрощенная конструкция, позволяющая уменьшить количество движущихся частей в узле заднего моста.
• Высокая долговечность в условиях экстремального веса и бездорожья.
• Простота ремонта и замены в условиях коммерческого парка.

Сравнительный анализ: винтовые пружины и листовые рессоры

Выбор между винтовые пружины и листовые рессоры полностью зависит от предполагаемого использования автомобиля и желаемого баланса между комфортом и полезностью. В то время как винтовые рессоры доминируют на рынке потребительских автомобилей благодаря своей плавности хода, листовые рессоры остаются королем промышленного и транспортного секторов.

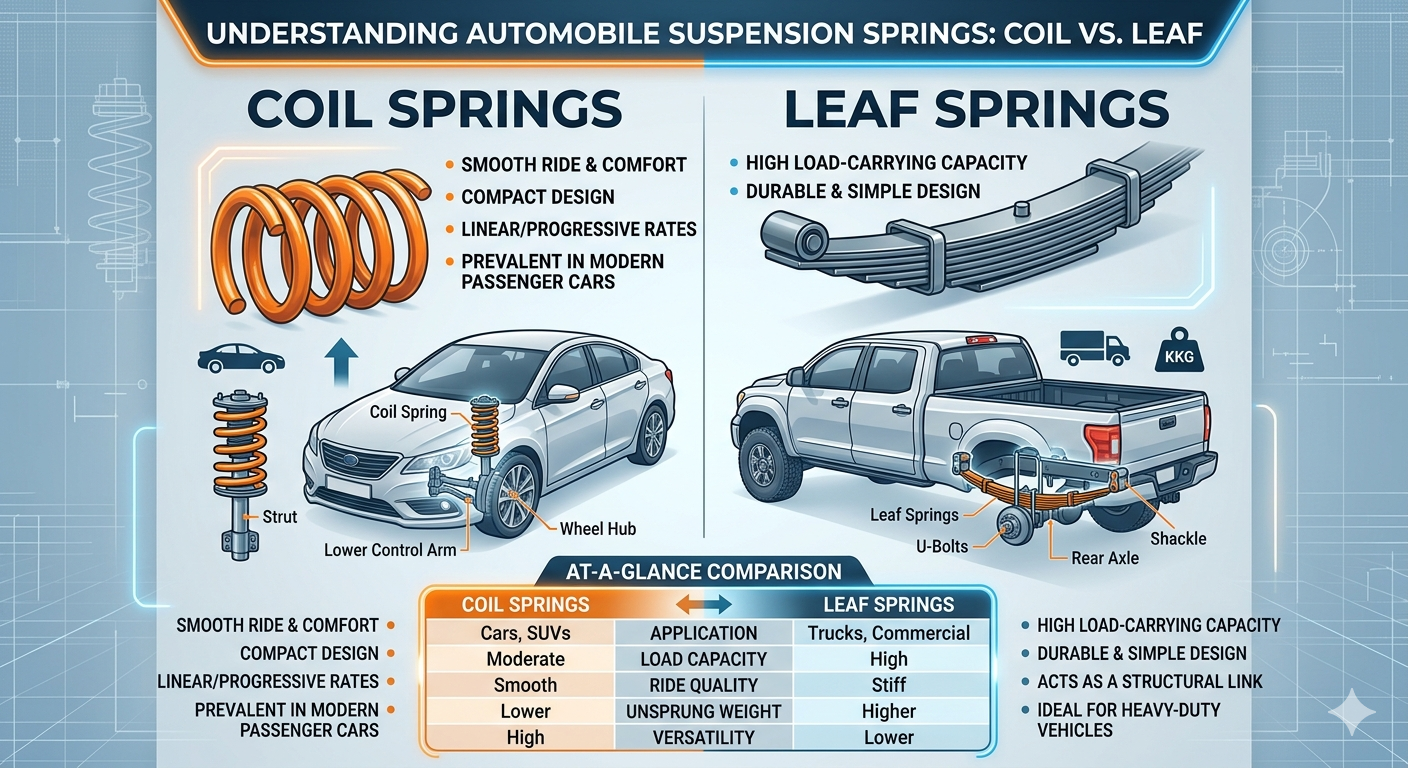

Таблица 1: Техническое сравнение двух основных типов автомобильных пружин подвески.

Факторы технических характеристик и материаловедение

effectiveness of пружины подвески автомобиля уходит корнями в материаловедение, в частности, в использование высокопрочных материалов. хром-кремний или хром-ванадий сталь. Эти сплавы выбраны из-за их высокого предела упругости, гарантирующего возврат пружины к исходной форме даже после миллионов циклов сжатия.

Например, в стандартном легковом автомобиле винтовая пружина может иметь жесткость пружины 300 фунтов на дюйм. Это означает, что на каждые 300 фунтов приложенной силы пружина сжимается ровно на один дюйм. Напротив, сверхмощный листовая рессора Упаковка на коммерческом автомобиле может иметь прогрессивную норму, которая начинается с 500 фунтов/дюйм и увеличивается до 1200 фунтов/дюйм по мере достижения автомобилем максимальной полезной нагрузки. Это предотвращает «проседание» подвески при сильных нагрузках.

Влияние на неподрессоренную массу

Одним из важнейших технических показателей при проектировании подвески является неподрессоренная масса — масса подвески, колес и других компонентов, непосредственно связанных с ними, а не поддерживаемых пружинами. Винтовые пружины вносят значительно меньший вклад в неподрессоренную массу, чем листовые рессоры. Меньший неподрессоренный вес позволяет шинам более точно отслеживать неровности дороги, поэтому почти во всех высокопроизводительных гоночных автомобилях используются сложные конфигурации амортизаторов.

Техническое обслуживание и признаки неисправности пружин подвески

Поддержание два основных типа automobile suspension springs жизненно важно для безопасности автомобиля, поскольку сломанная пружина может привести к потере управления или повреждению шин. Хотя пружины рассчитаны на весь срок службы автомобиля, факторы окружающей среды, такие как дорожная соль и экстремальные перевозки, могут привести к преждевременному выходу из строя.

Для винтовые пружины Наиболее распространенным видом разрушения является коррозия, приводящая к разрушению под напряжением. Сломанная катушка может привести к тому, что автомобиль будет сидеть неравномерно или издавать громкий «лязг» при движении по неровностям. Для листовые рессоры , наиболее распространенными проблемами являются «провисание» (потеря арки) или растрескивание отдельных листьев в упаковке.

• Визуальный осмотр: Ищите трещины, сильную ржавчину или наклон в сторону.
• Bounce Test: Нажмите на угол автомобиля; если он подпрыгивает более двух раз, возможно, изношены амортизаторы или пружины.
• Износ шин: Неравномерный износ шин часто указывает на провисающую пружину, которая изменила сход-развал-схождение .

Эволюция и будущие тенденции в весенних технологиях

Пока винтовые пружины и листовые рессоры остаются стандартами, в автомобильной промышленности наблюдается сдвиг в сторону композитных материалов. В некоторых современных автомобилях традиционные стальные рессоры заменены на армированный волокном пластик (FRP) одностворчатые конструкции. Они обеспечивают ту же прочность при уменьшении веса на 70%, что значительно повышает топливную экономичность и качество езды.

Кроме того, распространение электромобилей (EV) предъявляет новые требования к подвесные системы . Поскольку электромобили оснащены тяжелыми аккумуляторными батареями, их пружины должны выдерживать более высокие постоянные нагрузки, сохраняя при этом тишину и отсутствие вибраций в салоне. Это привело к разработке сложных винтовых пружин с изменяемым шагом, которые могут оставаться мягкими при небольшой ряби, но мгновенно становятся жесткими при прохождении поворотов или торможении.

Часто задаваемые вопросы (FAQ)

1. Какая пружина лучше для бездорожья?

Это зависит от цели. Винтовые пружины обычно предлагают лучшую «артикуляцию» (способность колес самостоятельно преодолевать большие препятствия), в то время как листовые рессоры являются preferred for heavy-duty overlanding where carrying gear and fuel is the priority.

2. Могу ли я заменить листовые рессоры винтовыми пружинами?

Да, но это требует полного комплект для переоборудования подвески . Поскольку листовые рессоры также фиксируют ось, переход на пружины требует добавления рычагов управления и гусеницы для удержания оси на месте, что является серьезной инженерной задачей.

3. Почему в некоторых автомобилях используются оба варианта?

Многие пикапы используют винтовые пружины спереди для точного рулевого управления и комфорта при использовании листовые рессоры сзади для перемещения полезной нагрузки в кузове грузовика. Этот гибридный подход использует сильные стороны обоих основных типов.

4. Как долго обычно служат автомобильные пружины подвески?

В идеальных условиях, пружины подвески может прослужить более 150 000 миль. Однако в регионах с сильным снегопадом и дорожной солью их замена может потребоваться гораздо раньше из-за усталости, вызванной коррозией.

Заключительные мысли о выборе подвески

Понимание какие два основных типа автомобильных пружин подвески — это первый шаг к пониманию сложной инженерной мысли, которая обеспечивает стабильность и безопасность наших автомобилей. Будь то универсальный и удобный винтовая пружина или the rugged and reliable листовая рессора Обе технологии продолжают играть решающую роль в глобальной транспортной инфраструктуре. По мере развития материалов и веса транспортных средств эти два основных типа, вероятно, останутся основой автомобильной подвески на многие годы вперед.
